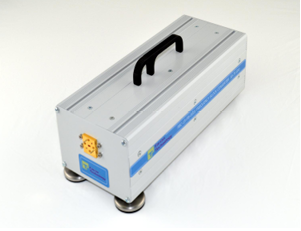

FBC-28-FB:26.5-40GHz頻率抑制轉換器
發布時間:2025-02-24 09:03:10 瀏覽:325
Farran Technology提供的FBC系列下變頻器用作噪聲系數測量測試系統的頻率擴展器。FBC-FB-XX是一個完整的系統,可以基于Agilent N8975A噪聲系數分析儀(NFA)或X系列信號分析儀(配備Option N9069A)構建。該系統允許用戶擴展NFA的頻率范圍,以便在覆蓋Ka、U、V、E、W波段(26.5-110 GHz)的設備上進行準確的噪聲系數測量,當與Agilent E8247C信號發生器(或等效設備)一起使用時。FBC-28-FB覆蓋完整的Ka波段26.5 - 40 GHz,并內置內部LO,因此無需外部信號發生器即可運行。
特點
全頻段噪聲系數測量
兼容Agilent NFA
兼容具有噪聲系數特性的Agilent PXA
低噪聲系數,確保高系統精度
方便的包裝,以匹配VNA頻率擴展
應用
噪聲系數測量系統的頻率擴展器
通信
OEM測試儀器
EW和ECM系統
雷達前端
規格
系統工作頻率:26.5至40 GHz
系統轉換增益:+10 dB
系統噪聲系數:15至18 dB
中頻輸出頻率:4.5至18 MHz
測試端口損傷電平:+5 dBm
測試端口接口:WR-28 UG-599/U
本地振蕩器連接器:SMA 3.5 mm (F)
電源要求:240/110 V AC
重量:3.5 kg
尺寸:288 x 120 x 90 mm(長 x 寬 x 高)
HXI公司(已被Renaissance收購)是一家專注于射頻和微波技術的公司,主要為國防、太空和航空市場提供廣泛的產品線,包括低噪聲放大器、功率放大器、頻率倍增器、混頻器/上變頻器、波導隔離器和環行器以及PIN開關等,頻率覆蓋從18 GHz至110 GHz。深圳市立維創展科技有限公司優勢供銷Renaissance/HXI產品,歡迎咨詢了解。
推薦資訊
Renaissance 2SMH8NAH-2-ROHS 是一款微型表面貼裝 X 波段下變頻器,專為航空航天和軍事應用設計。其工作頻率為 8.5–9.6 GHz,具有低插入損耗(最大 0.5 dB)、高隔離度(20 dB)和優異駐波比(最大 1.25:1),支持 0.25W 功率。該器件采用緊湊設計(0.350”×0.457”×0.191”),適用于 -40°C 至 +85°C 嚴苛環境,并提供 S 參數和 DXF 模型,便于系統集成。

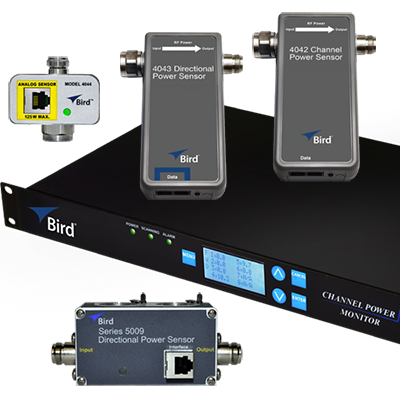

Bird射頻專家?按照計算機網絡、平板電腦或移動終端輕松實時監控,對無線通信軟件系統中每個獨立組件的模式充滿信心。
