MTI-Milliren 412系列TCXO溫補晶振
發布時間:2024-06-04 09:19:22 瀏覽:659

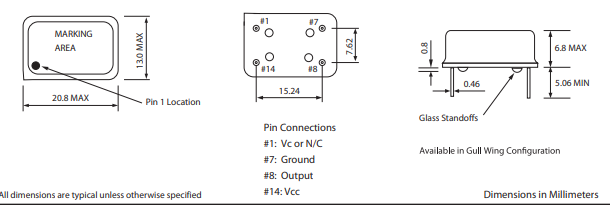

MTI-Milliren412系列TCXO是一款高性能的溫度補償晶體振蕩器,專為電動噴霧調節的電壓控制和高精度調諧而設計。它提供HCMOS/TTL兼容的輸出,采用14引腳DIP封裝,適用于工業標準插接。該系列產品的工作頻率范圍為1.5 MHz至40 MHz,支持5 V和3.3 V電源電壓,并具有低輸入電流特性。其頻率穩定性與溫度關系可選擇±10 ppm, ±15 ppm, ±20 ppm,適用于多種溫度環境。此外,它還具有低相位噪聲、可調諧頻率選項、低失真正弦波輸出和快速上升/下降時間等特點,非常適合用于通信設備、精密測量?jī)x器等需要高精度電壓控制的應用場合。
規格參數:
頻率范圍1.5 MHz 至 40 MHz
電源電壓 (Vcc)5 V ± 5%;3.3 V ±5%;
輸入電流HCMOS/TTL 兼容時最大 20 mA(1.5 MHz 至 9.999 MHz)
HCMOS/TTL 兼容時最大電流為 30 mA(10 MHz 至 40 MHz)
削波正弦波輸出的最大值為 5 mA
頻率穩定性與溫度的關系±1 頁/分鐘;±1.5 ppm;±2 ppm;±2.5 頁/分鐘 ±5 頁/分鐘
溫度范圍0°C至70°C;-40°C至85°C;0°C至50°C;-30°C至75°C
頻率與電壓的關系±最大 0.3 ppm / Vcc ± 5%
頻率與負載的關系±最大 0.3 ppm / ±2 pF
老化25°C時,每年最大±1.0 ppm
相位噪聲-145 dBc/Hz(1kHz)
