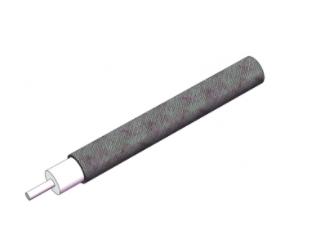

EZ Form半剛性電纜M17/130-00012
發布時間:2022-09-02 17:06:17 瀏覽:813
EZ Form半剛性電纜相同MIL-DTL-17標準并列在美國國防后勤局的合格產品名錄上。EZ Form多元化27QPL包括直徑為的電線電纜0.034、0.047、0.086、0.141和0.250銅和鋁護套電纜。可以提供無鍍層或鍍銀、錫或錫鉛鍍層。
EZ Form提供27根滿足MIL-DTL-17銅和鋁保護套半剛性電纜的要求。M17/130-00012電線電纜滿足甚至超過Mil多種尺寸和飾面板多種選擇。
為防止氧化,建議把M17/130-00012保存在原封裝中,并保存在干燥溫度控制環境中直到應用。
美國EZ Form是一家TPC電纜線制造廠商,成立于1984年,具有AS9100D航空航天質量認證體系,為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。
深圳市立維創展科技有限公司,授權代理EZ Form產品,歡迎咨詢。
詳情了解EZ Form Cable產品請點擊:/brand/78.html
方面 | 單位 | M17/130-00012 版本 |
外導體直徑 | In | .141* |
mm | 3.58* | |
中心導體直徑 | In | 0.0362 |
mm | 0.92 | |
介電直徑 | In | 0.1175 |
mm | 2.98 |
材料 | |
外導體 | 銅 |
外導體電鍍 | 銀 |
電介質 | 聚四氟乙烯 |
中心導體 | SPCW |
符合 RoHS 標準 | YES |
機械特性 | ||
溫度范圍 °C | °C | -40 至 +125 |
內彎曲半徑(最?。?/span> | In | 0.25 |
mm | 6.35 | |
重量 | lbs / 100ft | 3.51 |
kg / 100m | 5.22 |
電氣特性** | ||
標稱阻抗 | Ohms | 50.0 +/- 1.0 |
傳播速度 | - | 69.5% |
屏蔽效能 | D b | >165 |
耐電壓 | VRMS @ 60 Hz | 5000 |
連續工作電壓 | VRMS MAX | 1900 |
最大工作頻率 | GHz | 20 |
衰減 | 0.5GHz | 8 |
1.0GHz | 12 | |
5.0GHz | 29 | |
10.0GHz | 45 | |
18.0GHz | 65.5 | |
26.5GHz | N/A | |
40.0GHz | N/A | |
50.0 GHz | N/A | |
65.0 GHz | N/A | |
90.0 GHz | N/A | |
功率(Watts Cw | 0.5GHz | 600 |
1.0GHz | 450 | |
5.0GHz | 180 | |
10.0GHz | 120 | |
18.0GHz | 83 | |
26.5GHz | N/A | |
40.0GHz | N/A | |
50.0 GHz | N/A | |
65.0 GHz | N/A | |
90.0 GHz | N/A |
